MW84系列吊运中厚板用电磁铁(点击图片进入产品介绍)

  该类型产品磁路分布合理，透磁深度大，是专为吊运钢板而

设计的，吊运作业安全、迅速、准确。

   采用完全密封结构，重量轻。线圈经真空干燥、真空灌胶处

理，绝缘不易老化，使用寿命长。

   矩形电磁铁在长度方向产生均匀的磁场，因此即使钢板弯曲

，也能产生稳定的吸力。同时如采用调磁控制方式，能实现控

制起吊钢板的张数。

   小直径的圆形电磁铁是专供吊运一张钢板设计的。

   作业时钢板弯曲变形将影响安全搬运。必须注意电磁铁的

长度（A尺寸）与钢板厚度和板宽之间的关系。详见主要技术

参数表。

   考虑到长钢板吊运时可能出现的弯曲变形而影响安全搬

运，所以在吊运长尺寸钢板时，请使用多台电磁铁联用。对

于中厚板（6mm~32mm）电磁铁的间距多取3～4米，两端外伸

部分的长度可取间距的二分之一。

吊运钢板用起重电磁铁种类

种　　　　类

特　　长

矩形

MW84系列
（350型）

·常温钢板用
·高温钢板用

在一张至数张范围
内可任意选择张数

矩形

MW84系列
（400型）

·常温钢板用
·高温钢板用

适用于一次搬运尽
量多的张数

小圆形

MW04系列

·常温钢板用
（可设计高温用
产品）

稳吊一张，可把钢板
的弯曲控制在最低限度

常温型主要技术参数（额定电压DC-220V，通电持续率：TD-60%）

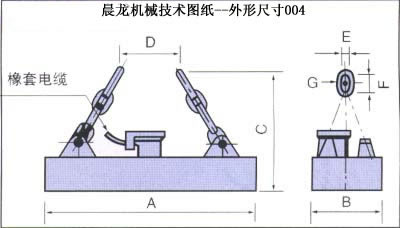

型号	外形尺寸 (mm)							质量(kg)	功率(kw)	可搬运宽度（mm）
型号	A	B	C	D	E	F	G	质量(kg)	功率(kw)	δ6	δ8	δ10	δ12	δ16
MW84-9030T	900	300						185	0.41	2300	2700	3000	3200	3600
MW84-10535T	1050	350	960	400	110	180	32	330	0.9	2650	3150	3350	3550	4050
MW84-14035T	1400	350	940	500	110	180	32	430	1.2	3000	3500	3700	3900	4400
MW84-17535T	1750	350	940	700	110	180	32	510	1.5	3350	3850	4050	4250	4750
MW84-21035T	2100	350	920	800	110	180	32	600	1.8	3850	4200	4400	4600	5100
MW84-24535T	2450	350	980	900	110	180	32	720	2.5	4200	4550	4750	4950	5450
MW84-12040L	1200	400	1017	400	110	180	32	550	3.0	4550	3500	3700	4000	4500
MW84-16040L	1600	400	996	700	110	180	32	690	3.2	3400	3900	4100	4400	4900
MW84-20040	2000	400	970	800	110	180	32	840	5.0	3800	4300	4500	4800	5300
MW84-24040L	2400	400	890	700	110	180	32	90	6.0	4200	4700	4900	5200	5700
MW84-13042L/G	1260	420	1040	500	110	180	32	650	2.4	3060	3560	3760	4060	4560
MW84-17042L/G	1680	420	1045	700	110	180	32	850	3.7	3480	3980	4180	4480	4980
MW84-21042L/G	2100	420	1010	800	110	180	32	1050	4.0	3900	4400	4600	4900	5400
MW84-25042L/G	2520	420	1050	900	110	180	32	1250	4.8	4320	4820	5020	5320	5820

举例：保证搬运张数

钢板宽度

1500（mm）

2500（mm）

4000(mm)

型号张数

δ6

δ8

δ10

δ12

δ16

δ20

δ32

δ6

δ8

δ10

δ12

δ16

δ20

δ32

δ6

δ8

δ10

δ12

δ16

δ20

δ32

MW84-10535T

3

3

3

3

2

2

1

1

1

1

1

1

1

1

-

-

-

-

1

1

1

MW84-14035T

4

4

3

3

2

2

1

3

2

2

2

2

1

1

-

-

-

-

1

1

1

MW84-17535T

4

4

3

3

2

2

1

4

3

3

3

2

2

1

-

-

1

1

1

1

1

MW84-21035T

4

4

4

4

2

2

1

4

3

3

3

2

2

1

-

2

2

2

1

1

1

MW84-24035T

4

4

4

4

2

2

1

4

4

4

3

2

2

1

3

3

3

3

2

1

1

MW84-12040L

6

5

4

4

3

3

1

3

3

3

2

2

2

1

-

-

-

-

1

1

1

MW84-16040L

7

5

5

5

3

3

1

6

4

4

4

3

2

1

-

-

1

2

2

2

1

MW84-20040L

7

5

5

5

3

3

1

6

5

4

4

3

3

1

-

2

3

3

2

2

1

MW84-24040L

7

5

5

5

3

3

1

7

5

5

4

3

3

1

3

3

3

3

3

2

1
